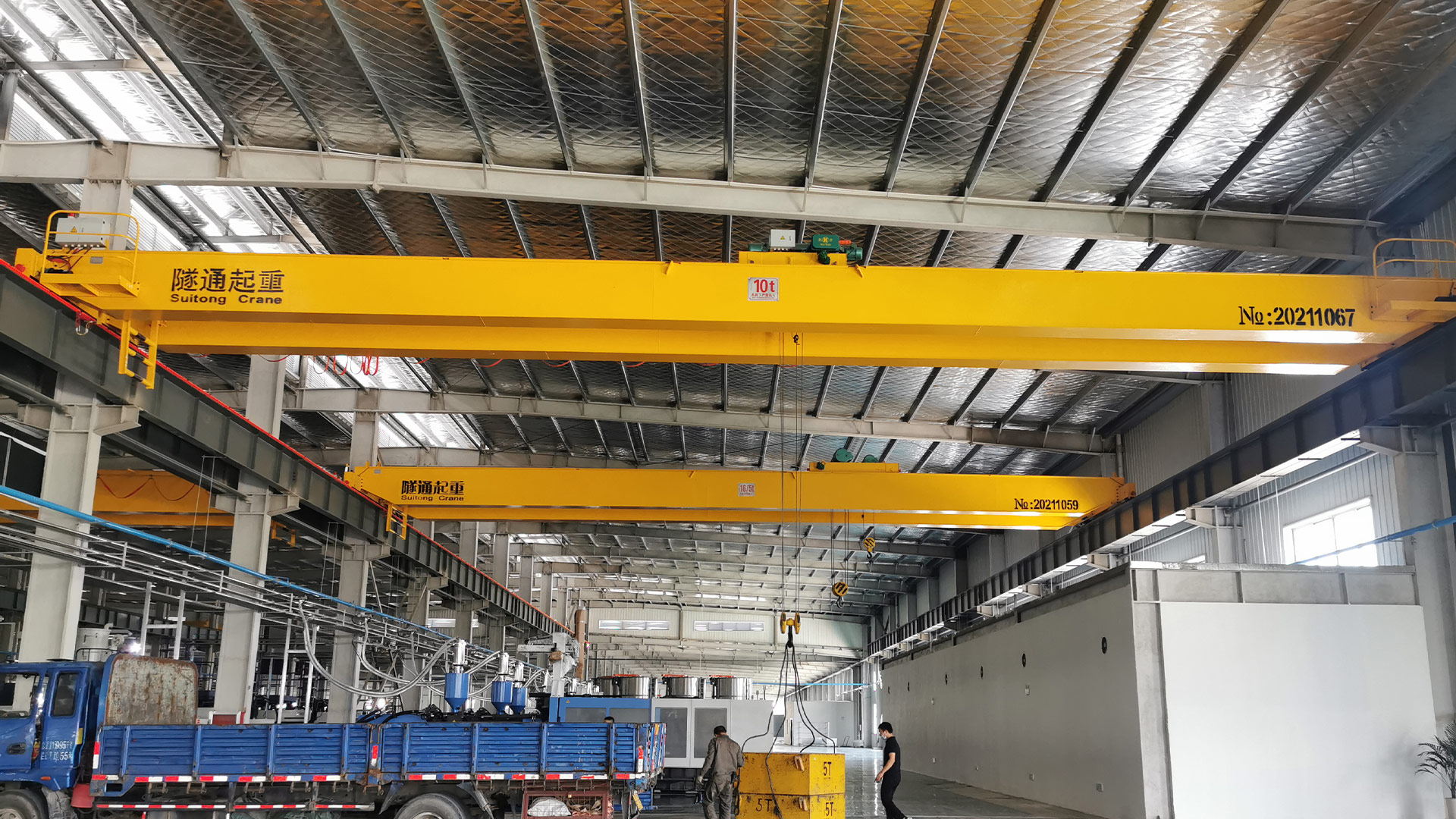

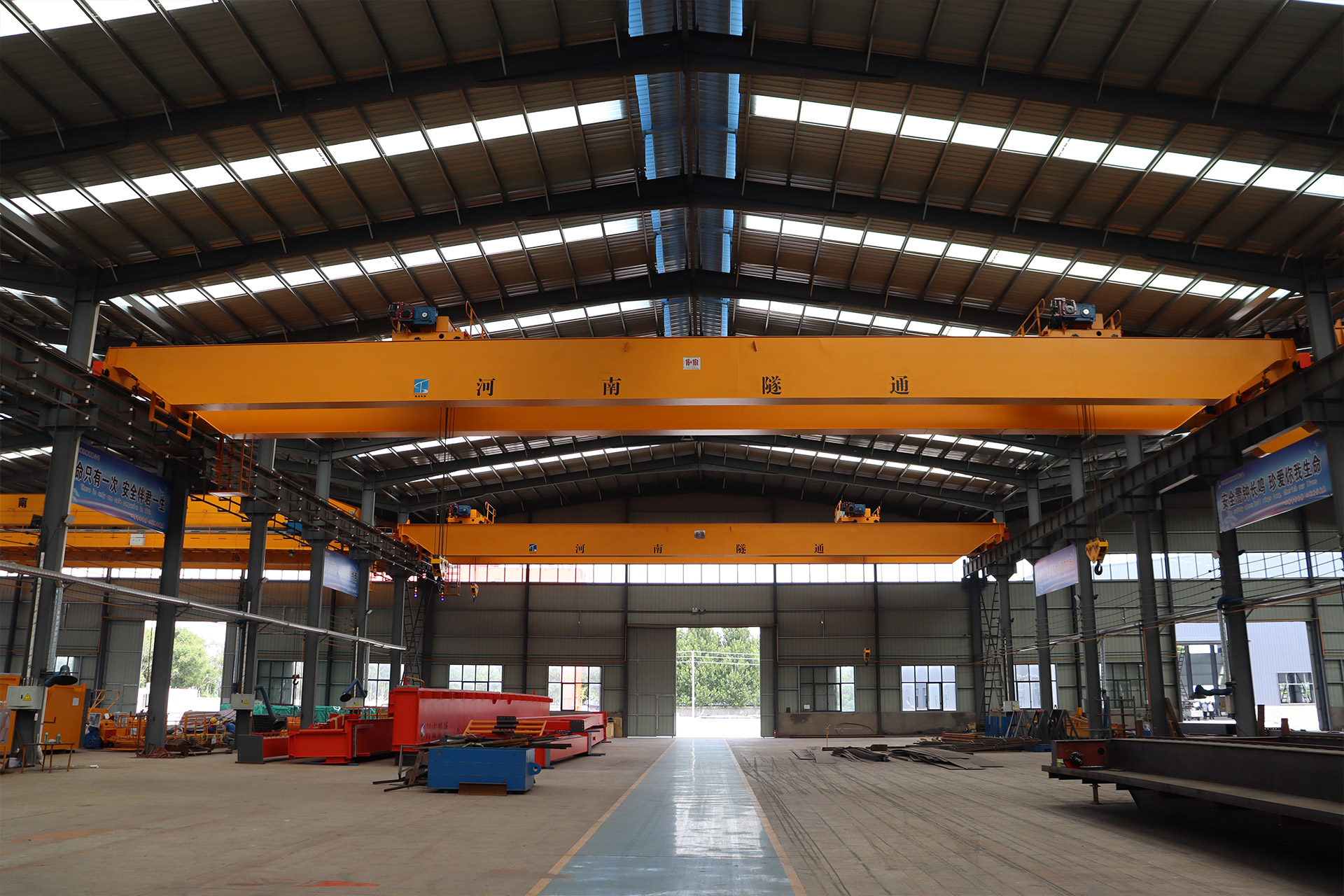

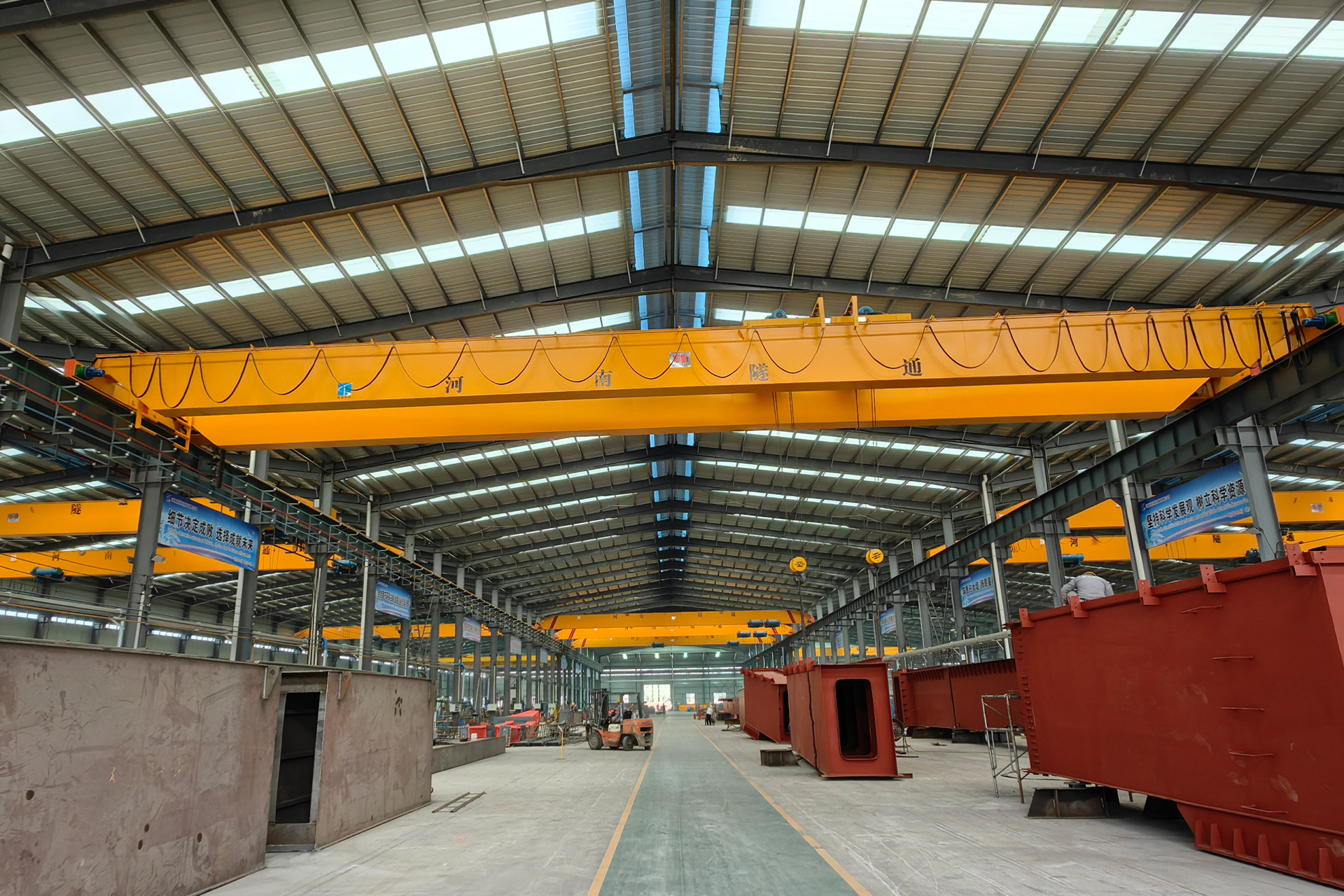

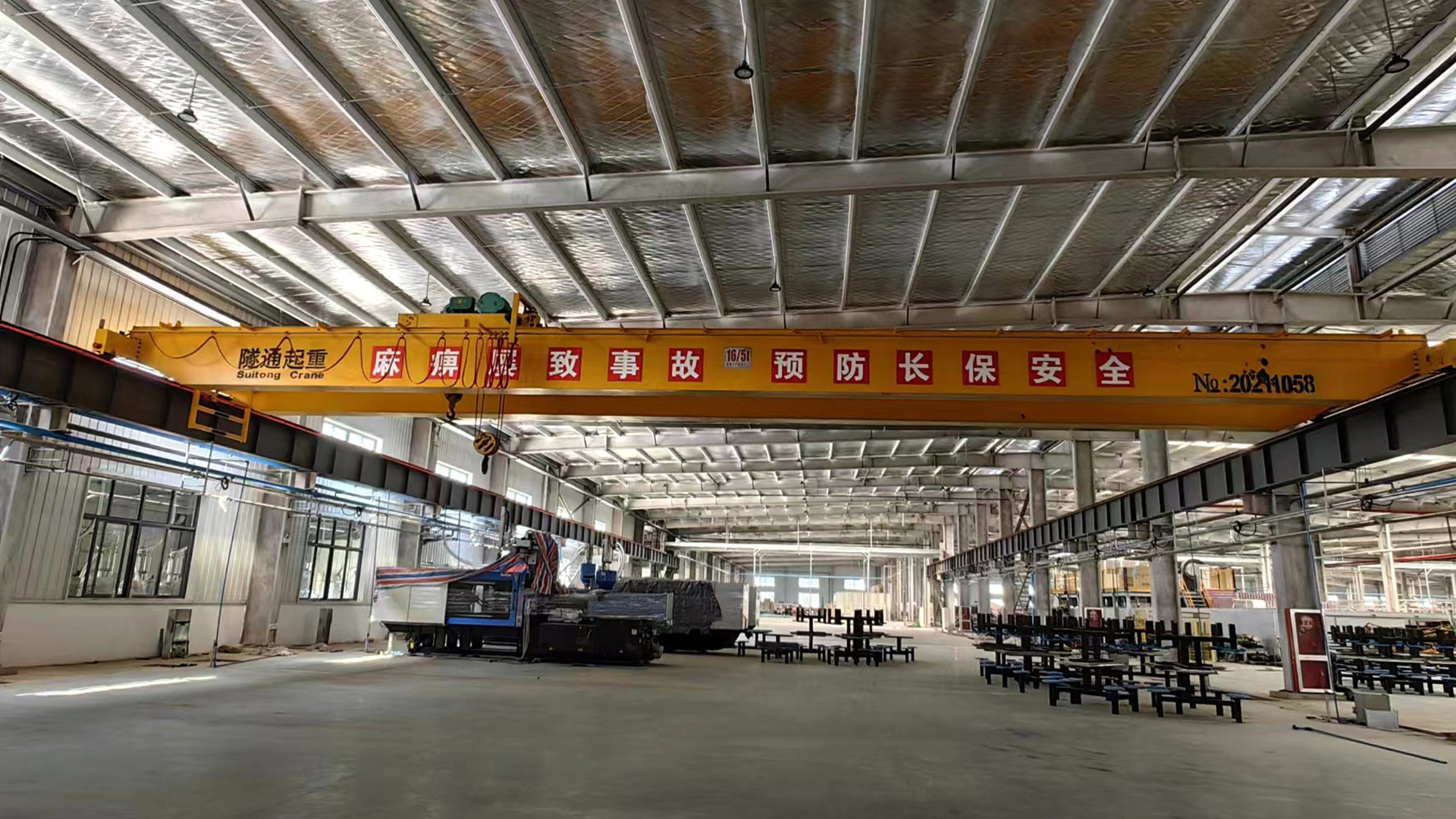

LH型电动葫芦双梁起重机（双梁行吊），主要由电动葫芦小车、桥架、大车运行机构和电气控制装置四部分组成，起升机构采用固定式钢丝绳电动葫芦，同时可以采用操纵室和地面遥控两种控制形式，操作灵活方便，安全可靠；必要时可以加变频控制。
夹钳双梁起重机
QB防爆双梁起重机
QY绝缘双梁起重机
中国采购中经常提到的模型解读
NLH — 双梁电动葫芦起重机，欧式设计，载重量为 3 吨 -80 吨，比 LH 型更低。
LH—双梁电动葫芦桥式起重机，配CD/MD钢丝绳葫芦小车，起重量3吨-63吨，比NLH更便宜的解决方案。
QDX — 双梁桥式起重机，采用欧式开放式卷扬小车，起重量为 3 吨 -320 吨，低净空，配有 QD 型吊钩起重机。
QD — 通用双梁吊钩桥式起重机，起重量 3 吨至 550 吨
QDY —3吨-74吨铸造热包吊运桥式起重机
YZ — 75吨-320吨双梁铸造起重机
QZ— 抓斗桥式起重机，采用双梁起重机设计，配有橘皮式抓斗或翻盖式抓斗，用于处理散装货物
QB—防爆桥式起重机，采用防爆设计，适用于危险场合，起重量5~75吨
QE—双开卷扬串联双梁桥式起重机，起重量为（2.5+2.5）~（200+200）吨
QY—1吨-50吨有色、铝、镁电解冶炼车间绝缘双梁桥式起重机
QC— 钢材电磁桥式起重机，用于钢厂或废钢场废钢的装卸
QG— 吊梁桥式起重机，用于搬运长而笨重的货物，配有起重梁和起重吊具
QL—电磁挂梁桥式起重机，用于搬运钢管、钢板等长而重的货物。
SQ—手动双梁起重机，适用于电力短缺或需使用防爆起重机的车间或仓库。
| 项目 | 参数选择 |
| 标准容量 | 5-32/5吨 |
| 跨度 | 10m-31.5m |
| 提升高度 | 30m-50m |
| 工作职责 | A3, A4, |
| 额定电压 | 220V~690V，50-60Hz，3ph AC |
| 起重机控制方式 | 地面控制/遥控/驾驶室控制 |
| 工作环境 | -25℃～+50℃，相对湿度≤85% |
| 主梁 | 主梁是轨道上的一个箱形结构。主梁的截面采用ANSYS有限元计算方法进行系统的分析和计算，以保证其具有足够的强度、刚度和整体稳定性。主梁的外倾角为（1～1.4）S/1000 ，且最大外倾角位置控制在跨中的1/10以内。主梁的主要受力构件为Q255B，最小板厚不小于6mm。 | |
| 末端车架 | 端头车为箱形结构，端头车与主梁的连接为刚性连接。为了方便运输，端头车的连接是通过高强度螺栓断开和连接。每块连接板都用扩孔螺栓定位，出厂时已做了定位检查标记。 | |
| 平台和栏杆 | 桥梁平台的踏面由防滑花纹钢板制成，厚度为3毫米。桥梁的通道上装有高度为1050mm的栏杆。栏杆上装有水平横杆，间距为350mm。任何地方都可以承受来自任何方向的1kN（100kgf）的负荷而不发生塑性变形。所有栏杆都由冲压板和螺栓连接，实现了现场无焊接。 | |
| 升降机构 | 主要和辅助提升机构被安排在同一台车框架上，每个机构都有独立的驱动装置。起重机构的工作原理：电动机执行工作，通过减速器改变转速，然后通过滚筒联轴器带动滚筒，通过钢丝绳缠绕系统完成吊钩。提升机构采用串联阻力调速系统，制动稳定，吊钩冲击力小，定位准确，不仅提高了用户的生产效率，而且大大延长了提升机构部件的使用寿命。这些部件排列紧凑，易于维护，确保了安全性和可靠性。 | |
| 小车横移机构 | 小车的横移机构由4个轮子支撑，采用一套独立的驱动系统，集中驱动小车。启动时，驱动轮不打滑，制动时，稳定可靠。这种结构安排有利于驱动系统各部件的安装、维修和拆卸。 | |
| 起重机行走机构 | 起重机行走机构由4个起重轮支撑，并采用两个独立的驱动系统分别驱动起重机。起重机行走驱动系统的传动方式为：电机通过齿轮联轴器和传动轴驱动减速器。减速器的低速轴与车轮轴用联轴器连接，驱动轮比为1：2。启动时，驱动轮不打滑，制动时，稳定可靠。这种结构安排有利于驱动系统各部件的安装、维修和拆卸。 | |

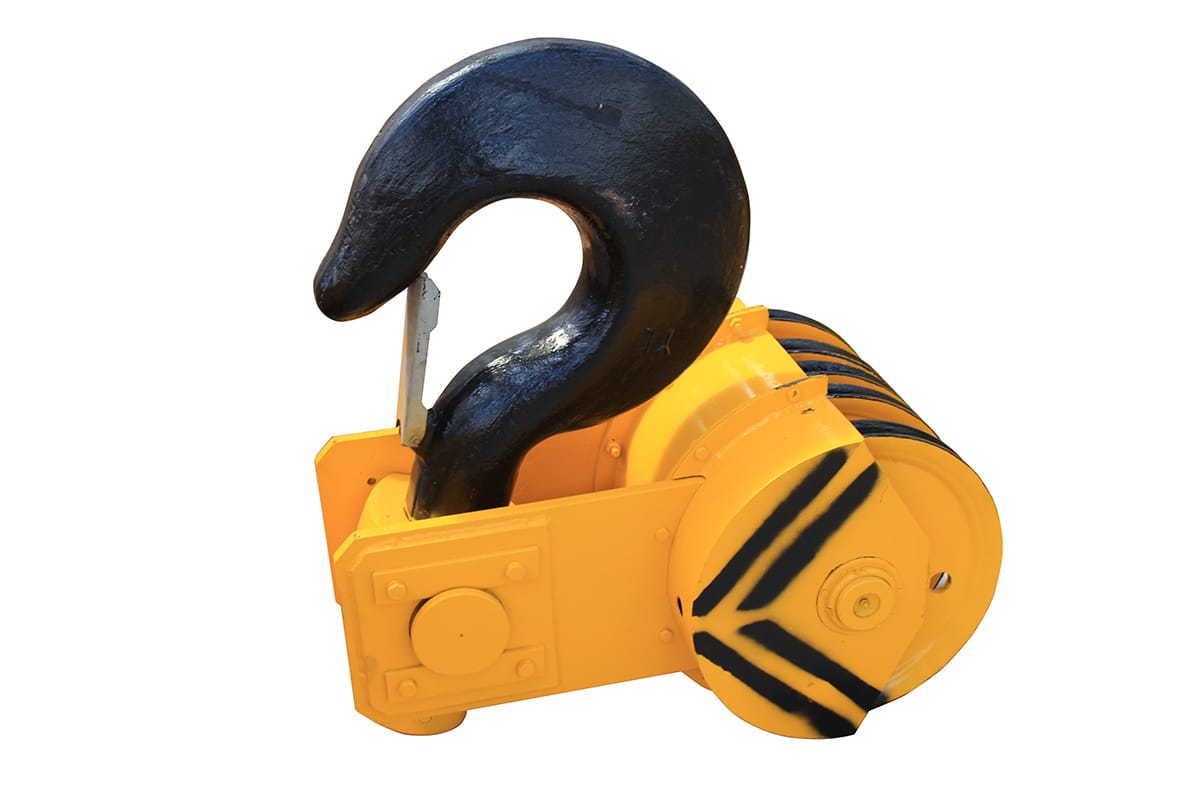

| 钩块 |  | 锻造的钩块该钩为锻造钩，钩的材料为DG20。滑轮直径与钢丝绳直径之比大于20，以确保钢丝绳的使用寿命。滑轮材料为铸钢或球墨铸铁，铸钢不低于ZG310-570，球墨铸铁的性能不低于QT400-18。 |

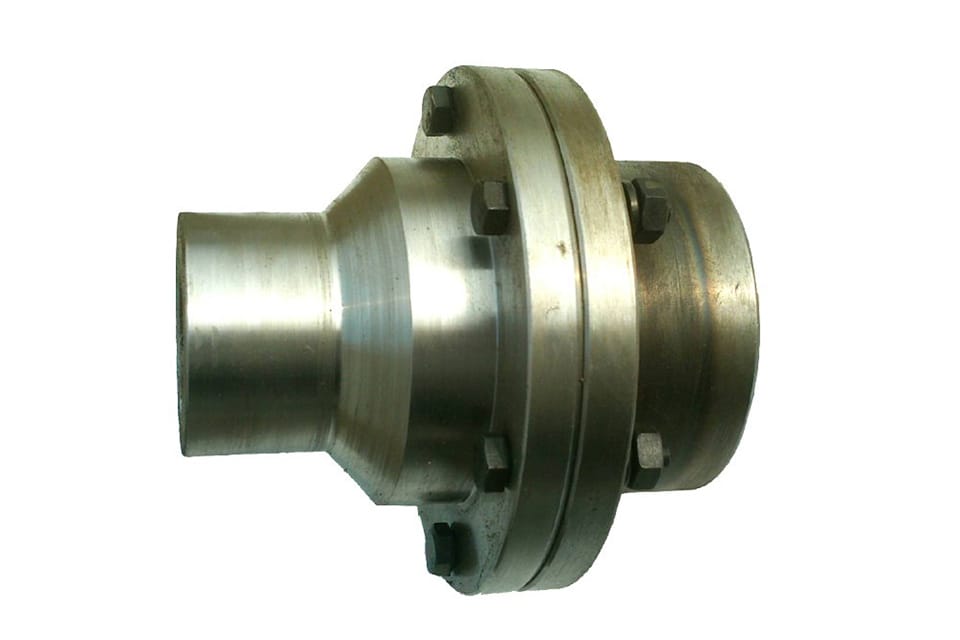

| 联轴器和传动轴 |  | 联轴器安全可靠，具有良好的传动性能传动轴由45#钢制成，强度经过严格计算。确保其可靠的强度和平稳的传输扭矩。 |

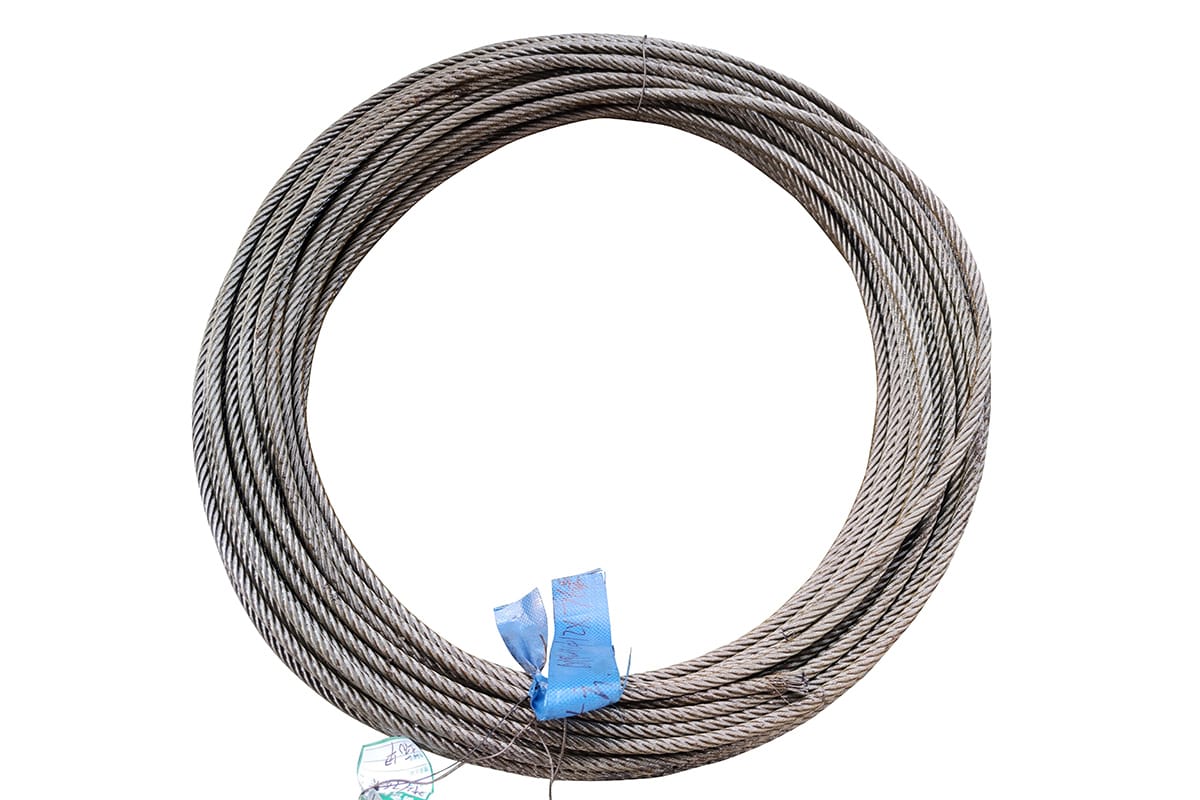

| 钢丝绳 |  | 纤维芯钢丝绳质地柔软，具有良好的弯曲性能。具有韧性强、不吸水、抗挤压等特点。钢丝绳不易变形，直径均匀、稳定。 |

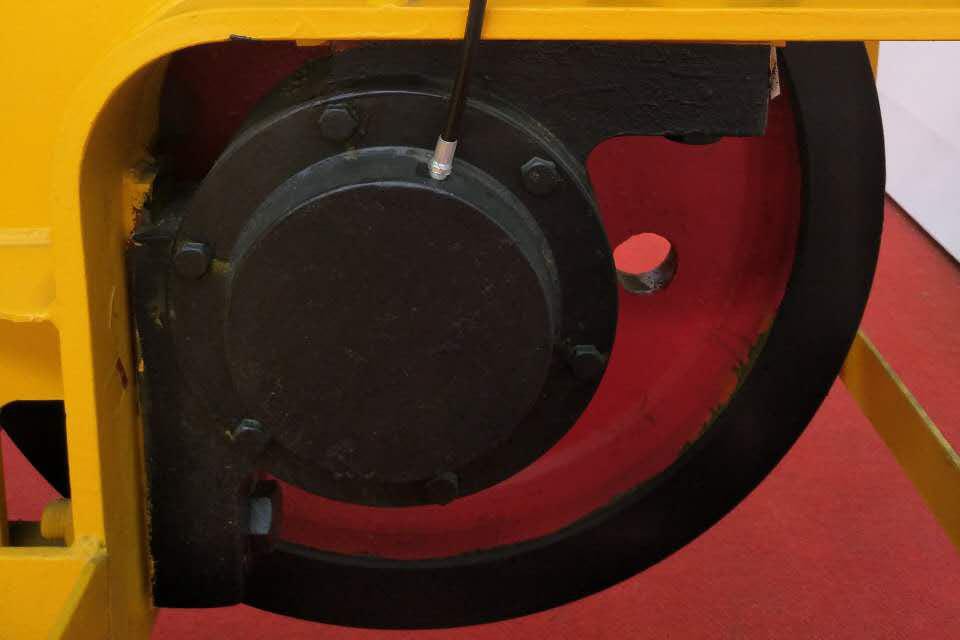

| 车轮组 |  | 角箱式轮组均由油管引出，便于加油和维修。 轮毂材料采用ZG340-640，并经过先进的工频热处理和淬火处理。 |
| 刹车 | 采用YWZ系列液压推进器式制动器制动稳定，安全可靠，动作频率高。 | |

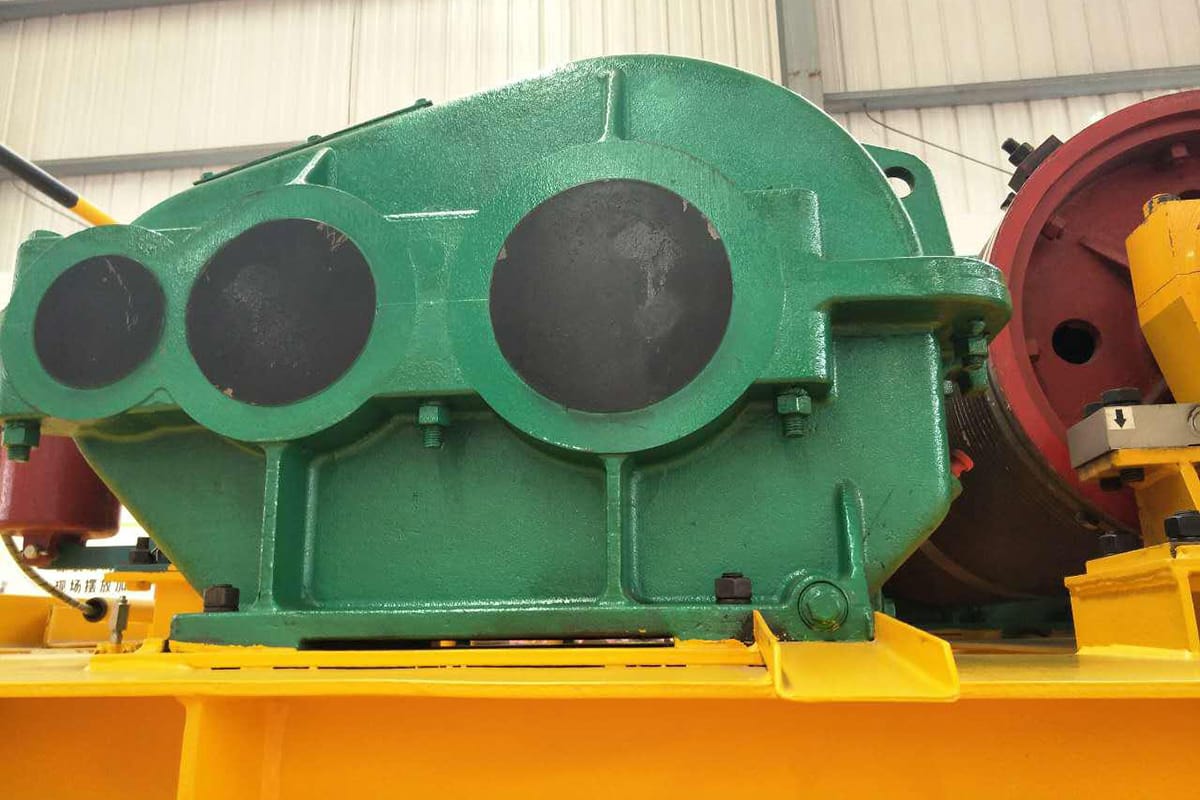

| 减速器 |  | 减速器软齿面减速器 承载能力很高 体积小重量轻 高功率低噪音、小震荡 使用多级来降低单级速度比 |

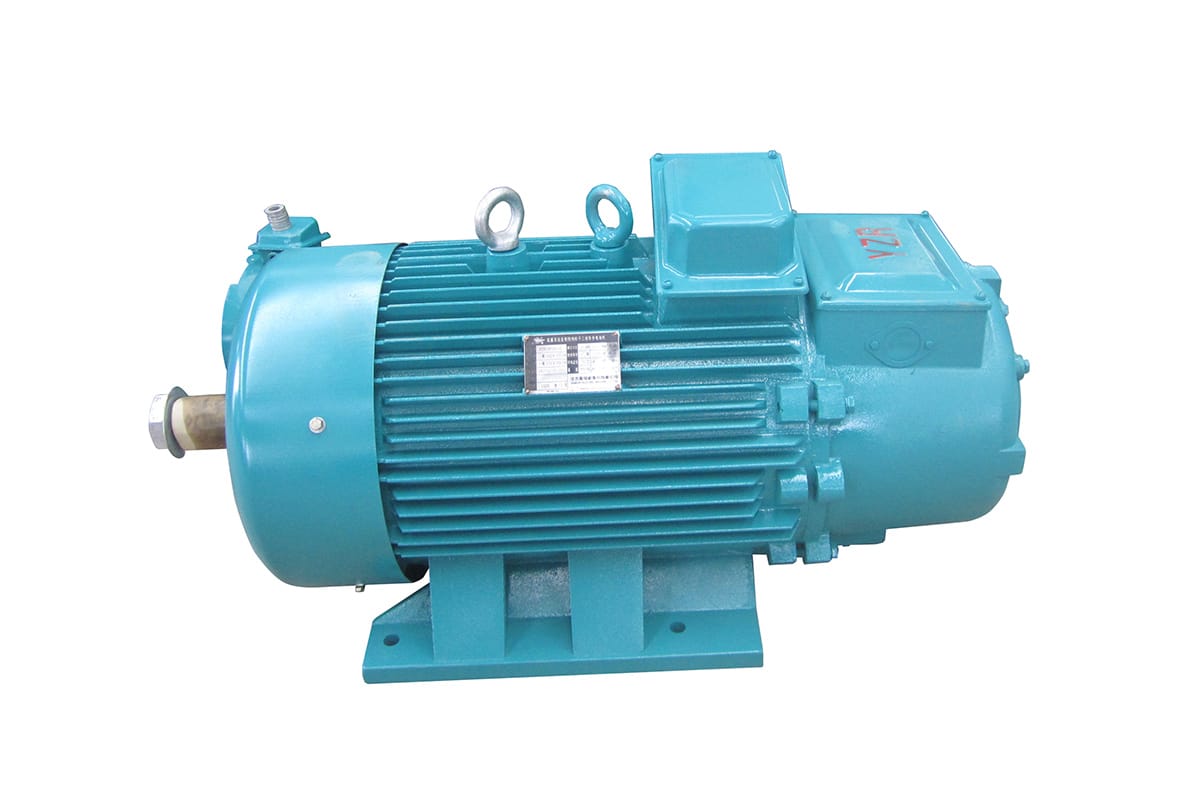

| 电机 |  | 该电动机适用于驱动各种起重机械和冶金辅助设备。它具有较高的过载能力和机械强度。它特别适用于短期或间歇性运行，频繁启动、制动，以及有明显振动和冲击的设备。该电机具有良好的密封性 |

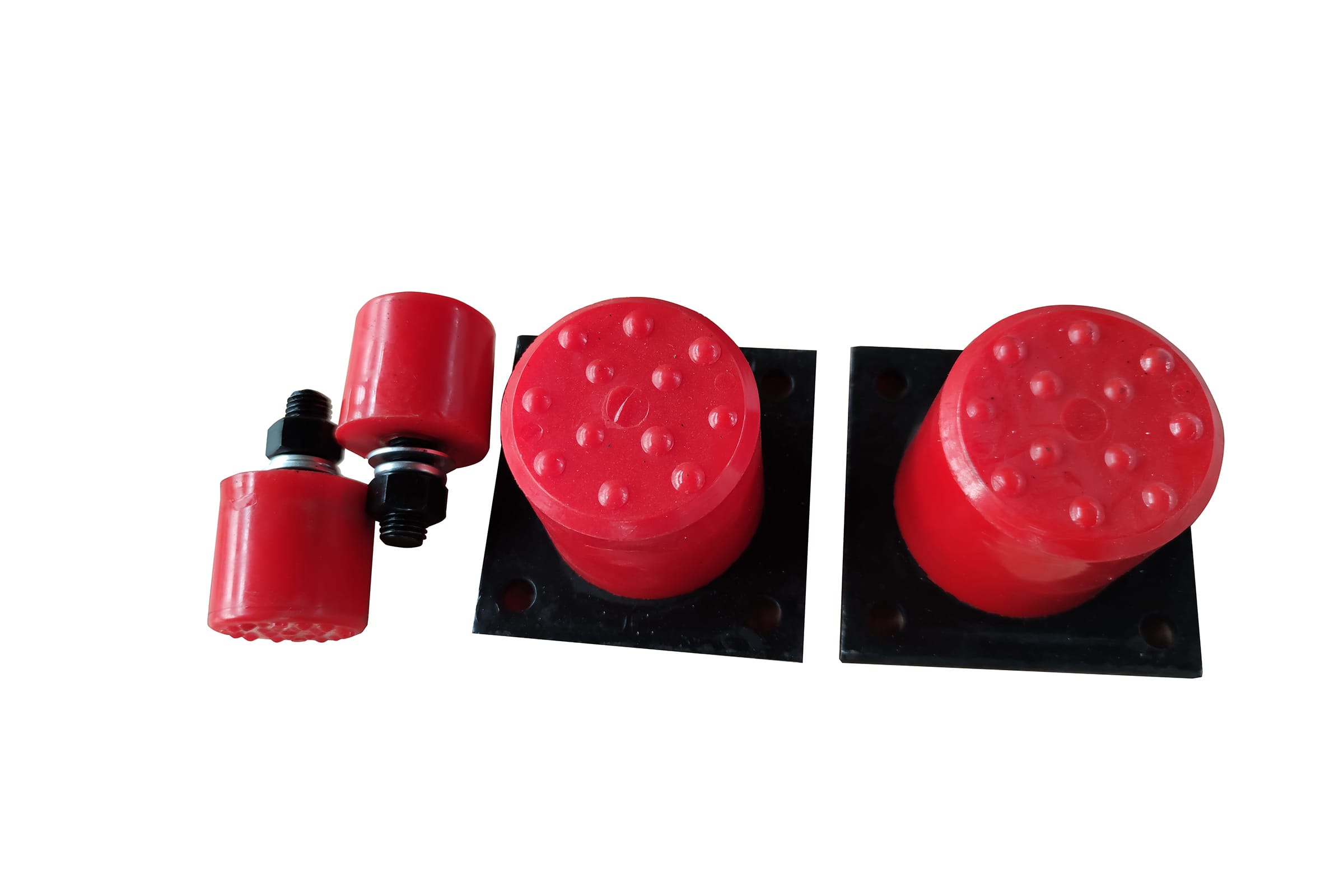

| 缓冲器和限位开关 |  | 缓冲器具有吸收运动机构的能量和减少冲击的良好性能。起重机和小车操作机构都装有行程限位开关。当运行到极限位置时，它可以自动切断电源并发出信号。 |
