低净空单梁桥式起重机又称低净空桥式起重机。与普通电动桥式起重机相比，具有更好的高度空间利用率。主要应用于厂房高度方向净空尺寸有限制，又需要升降设备举升高度尽可能最大化的情况。
低净空单梁桥式起重机主要由主梁、端梁、低净空电动葫芦、小车运行机构、电气设备等部分组成。
该机主梁形式多为方箱式结构，电动葫芦行走小车的车轮可在主梁下翼缘板上来回运行。单梁电动桥式起重机的起升小车在主梁下的工字钢翼缘上行走。其他参数与单梁电动桥式起重机相同。

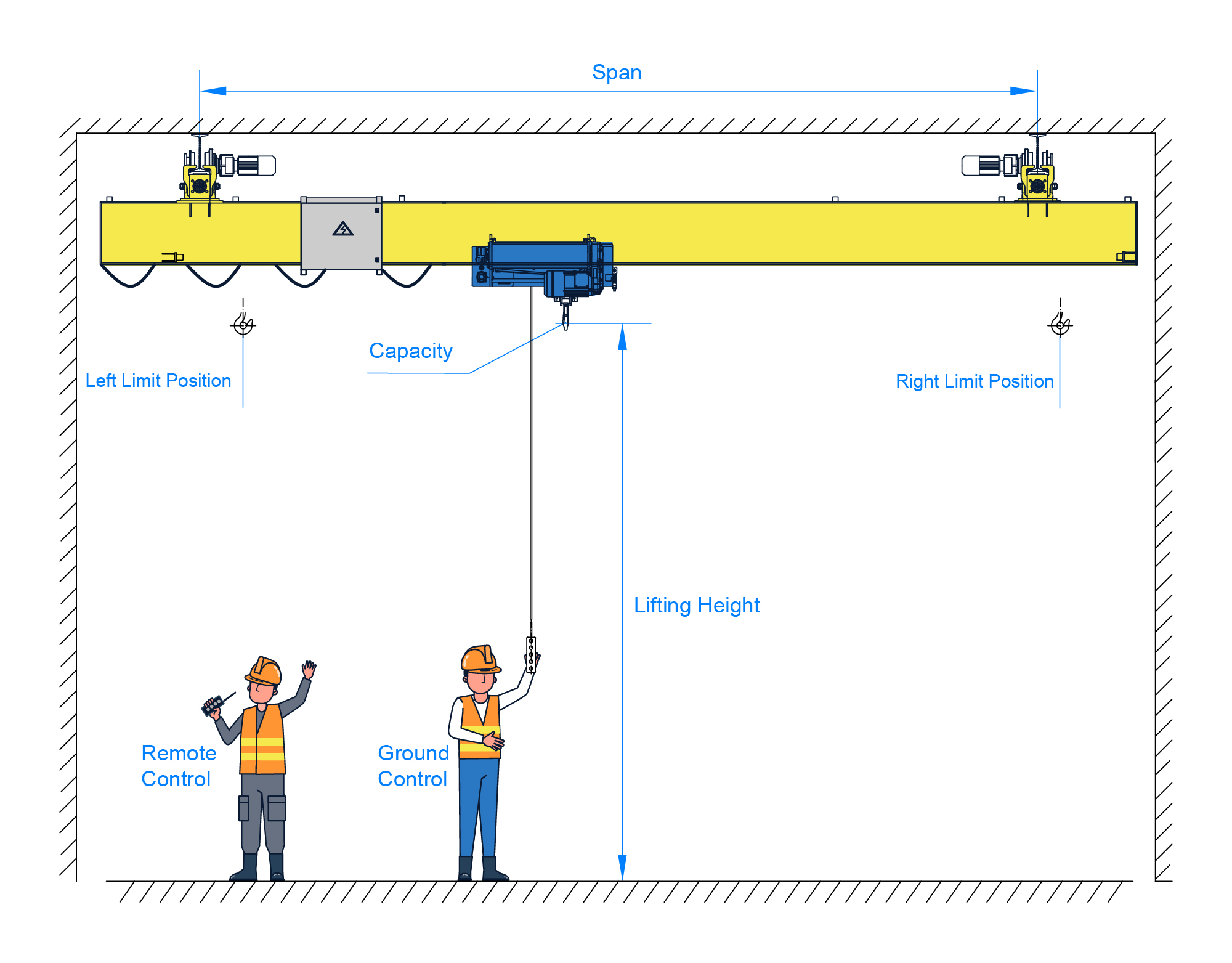

| 项目 | 参数选择 |
| 标准容量 | 1t/2t/3t/5t/10t/16t/20t或按需定制 |
| 跨度 | 7.5m-31.5m |
| 提升高度 | 6m/9m/12m/18m/24m/30m |
| 工作职责 | A3/A4 |
| 额定电压 | 220V/380V/400V/415V/660V，50-60Hz，3相交流 |
| 起重机控制方式 | 地面控制/遥控/驾驶室控制 |
| 行走速度 | 0-30m/min |
| 主梁 |

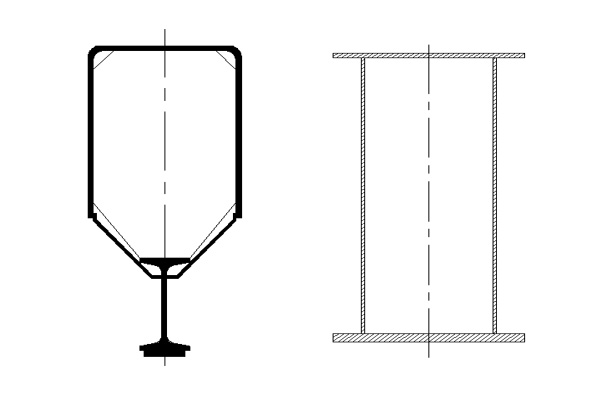

| 主梁是起重机的主要承载部分，其结构由U型槽、斜盖板、肋板和工字钢板组成，其上弧度为（（1/1000～1.4/1000）S，当额定起重量和葫芦的自重位于跨中时，造成的外倾程度不低于水平线，正常运行时无永久变形。 |
| 端梁 |  | 端梁位于主梁的两端，通过法兰盘与主梁栓接。它是箱型结构，由U型槽、下盖板、加强板以及由钢板轧制或钢板焊接而成的肋板组成。端梁具有结构轻、刚度好、外形美观、焊接性能好等特点。 |
| 电动升降机 |  | 电动葫芦用于单梁桥式起重机上，每台电动葫芦都要进行动、静载荷试验，上升和下降压力试验。采用烤漆工艺，增强漆膜的附着力，提高外观质量。装配线确保产品质量。 |
| 起重机驱动装置 | 驱动装置的主体和盖板由灰铁HT200铸造，具有良好的抗震性能。齿轮和齿轮轴为40Cr锻件，硬度为HB235～269。 | |
| 起重机马达 |  | 起重机电机采用ZDY(D)系列锥型转子制动电机或软启动电机。电机标准绝缘等级为B级，防护等级为IP44。电机具有散热性好、使用寿命长、安全可靠的特点。特殊工况下可以定制。 |
| 起重机轮 |  | 该轮组由45#钢模锻成型，经粗加工、淬火、回火、精加工而成。热处理硬度为HB300～380，硬化层深度为15mm时硬度不低于HB260。轮轴采用45#钢，经粗加工、淬火回火、精加工等工序加工而成。热处理硬度为235～269HB。 |
| 钩块 |  | 吊钩块符合GB/T1005.1～5-98标准，其材质为DG20，安全系数大于5；吊钩表面光滑，无裂纹、折叠、过烧等缺陷；内部无裂纹、白点等影响安全的现象。吊钩设有防脱钩装置，防止钢丝绳脱钩，确保吊钩在使用过程中安全可靠。 |
| 电气柜 | 我们的标准电源是三相，380V（±10%，峰值电流下限为-15%），50Hz。根据客户要求，电源可以设计成690V以下，频率50-60HZ的三相电控系统。 | |
| 控制模式 | 垂饰面板，遥控，驾驶室控制。起重机还可以配备两套操作装置，即：地面+遥控或驾驶室+遥控。但由于安全问题，这两种操作方式只能切换，不能同时使用。控制电路电压一般为交流36V安全电压。 | |
| 末端停止保险杠 | JHQ-C系列聚氨酯缓冲器具有超强的防撞能力和良好的缓冲效果。结构简单，使用寿命长，安装和维护方便。 |
