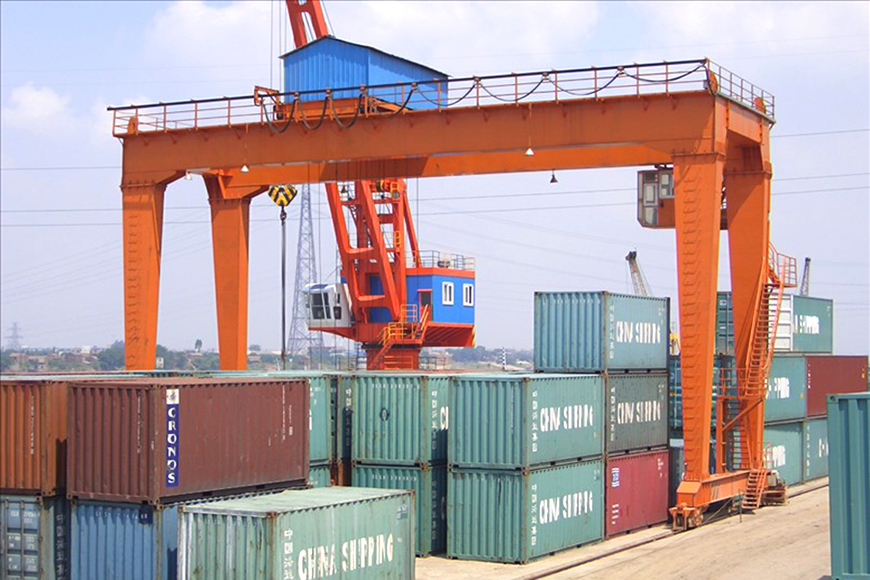

Контейнерный козловой кран (RMG)

Он состоит из рамы тележки, подъемного механизма и механизма управления тележкой.Основная рама тележки представляет собой сварную конструкцию коробчатой формы и оснащена встроенным козырьком тележки.Рама также оснащена предохранительными устройствами, такими как стопор вагона, очиститель рельсов, буфер и ограничитель хода.Подъемный механизм оснащен ограничителем веса подъема, функцией индикации веса и различными переключателями защитной блокировки.Диаметр и материал колес выбираются в соответствии с максимальной опорной силой колес в самых неблагоприятных условиях, чтобы гарантировать, что некоторые колеса не будут перегружены.

Опорная ножка

Это треугольная балка, состоящая из опорной рамы (сваренной из угловой стали и другой стали поперечного сечения) и двутавровой балки.Конструкция типа А повышает прочность, жесткость и устойчивость портала.Фланец из стальной пластины между выносной опорой и опорной балкой крепится болтами.Конструкция проста, ее легко монтировать, транспортировать и хранить.

Механизм управления тележкой

Он состоит из трех частей: опорного устройства для ходьбы, приводного устройства и предохранительного устройства.Конструкция шагающего механизма должна обеспечивать одинаковое давление каждого колеса на одну и ту же опорную опору.Тележка представляет собой шарнирно-сочлененную балансирную балку, обеспечивающую равномерное усилие на каждое ходовое колесо.Приводное устройство приводит в движение только одно ведущее колесо, и в нем отсутствует открытая зубчатая передача.Оснащен ветрозащитным крепежным устройством, очистителем гусениц и полиуретановым буфером.Между каждым из двух ведущих колес установлено устройство для защиты оси от разрушения.

Механизм хода крана

Механизм хода крана приводится в действие отдельно и в основном состоит из: ходового двигателя, ходового редуктора, колесной пары и т.д.В двигателе используется двигатель плавного пуска с собственным тормозом, который обеспечивает надежное торможение; в редукторе используется вертикальная коробка передач, что экономит место; колеса типа LDA имеют двойные кромки, которые препятствуют скольжению и соскальзыванию колес.

Передвижная кабина

Он может быть непосредственно подсоединен к тележке и перемещаться вместе с помощью специальной жесткой опоры, чтобы избежать столкновения с кучей груза и разбрасывателем.Используется закрытое закаленное стекло (тип теплоизоляции).Его конструктивный дизайн не только учитывает различные функциональные требования, является прочным, безопасным и надежным, но и обеспечивает хороший обзор, удобство и красоту, чтобы водитель чувствовал себя комфортно во время эксплуатации.

Питание крана и режим подачи тележки

Источник питания крана: источник питания от катушки высоковольтного кабеля. Источник питания тележки: источник питания тяговой линии.

Электрическая защита

Система распределения питания состоит из главного автоматического выключателя, контактов главного источника питания и защиты от перегрузки по току.Защитные устройства включают в себя защиту от короткого замыкания, перегрузки по току, потери напряжения, нулевого подключения, предельного подъема, предельного хода, аварийного отключения питания, устройство защиты от электрической блокировки, ограничитель нагрузки от перегрузки, сигнальный звонок, анемометр и громоотвод.

Лестницы и платформы

Основные металлические конструктивные элементы соединены высокопрочными болтами.Прикрепленная стальная конструкция состоит из лестниц, платформ и ограждений для пешеходных дорожек.На ступенях или платформах используются решетчатые панели толщиной 3 мм (или решетки из оцинкованной стали).

Разбрасыватель

Распределение разбрасывателей определяется в зависимости от типа поднимаемого контейнера, а конструктивные требования к разбрасывателям просты в замене.Гидравлическая электростанция расположена на разбрасывателе.
